现状采集
以控制点为骨架，分站采集道路、围栏、树木、铺装、亭子、花坛和滑板场等对象。
01 / BRIEF
不只是仪器操作，而是空间数据生产

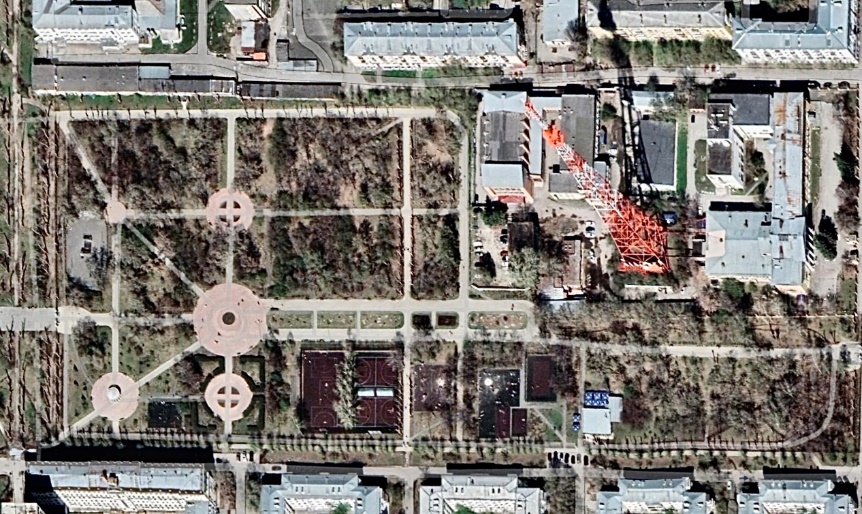

数字化底图
导入点位后清理异常与重复，用图层、线型、符号、边界和高程注记恢复公园空间结构。
更新表达
在测绘底图上进行现状分析和功能分区，表达运动、儿童活动与纪念性设施的更新构想。
02 / FIELD
多站测量与持续补测
7 月 5 日：建立起始控制

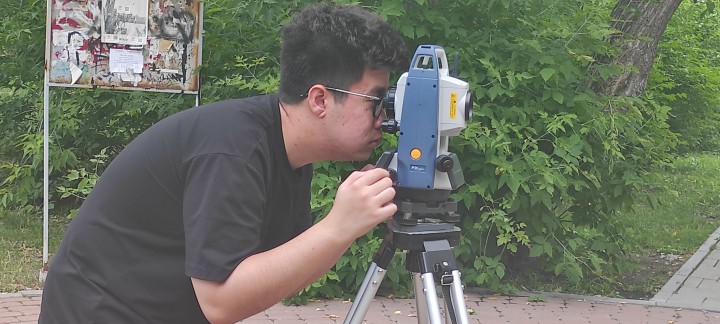

选择起始站、整平校准仪器，以钉子固定初始点并赋初值 100, 100, 100；继续在亭柱、西入口与北侧围栏布设参考点。
7 月 6–7 日：地物编码采集
使用已知点定向设站，对不同对象按类型编码并同步拍照；补测北墙、园路与西北入口，新增参考点延伸控制网。
7 月 10 日：更换测站
以 rp15 / rp16 定向后继续采集围栏与道路，再通过新参考点转站，减少树木、设施和边界遮挡的影响。
7 月 13 日：查漏补缺
对首日遗漏项和滑板公园细部进行复查，设置 rp30 / rp31 用于局部补测与数据闭环。
外业质量控制

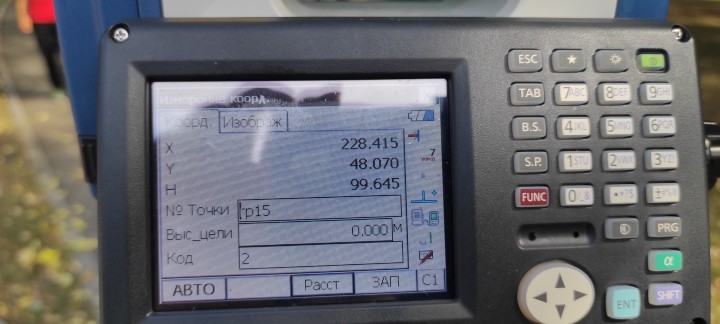

参考点不只记录 X / Y / H，还需要可稳定复测的实物标记和现场说明。点位编码与照片记录为后续 CAD 地物恢复提供语义。
5 days建控、采集与补测日期
16材料中可追溯的参考点编号
X / Y / H平面坐标与高程同步记录
03 / DATA
从离散点位到可读地物
| 对象类别 | 外业记录 | CAD 表达 |
|---|---|---|
| 道路 / 铺装 | 边界、转折点、路口、高程 | 多段线、独立图层、线型与标高注记 |
| 树木 / 花坛 | 中心点、边界、对象类型 | 点状符号、边界线与绿化图层 |
| 围栏 / 墙体 | 连续折点、进出口、方向 | 线要素、线型区分与连续性检查 |
| 座椅 / 亭子 / 设施 | 特征点、方向、照片和类型编码 | 块、图层、标注与局部轮廓 |
- 导入校验检查字段顺序、单位、坐标和高程是否与外业记录一致。
- 异常清理处理重复点、误编码、跳点和局部断裂，对无法从记录确认的区域标记为待补测。
- 语义分层将地物类型映射到稳定的图层、线型、颜色与符号，便于后续开关、修改和出图。
04 / AUTOCAD
成图、检查与设计底座
平面地形图

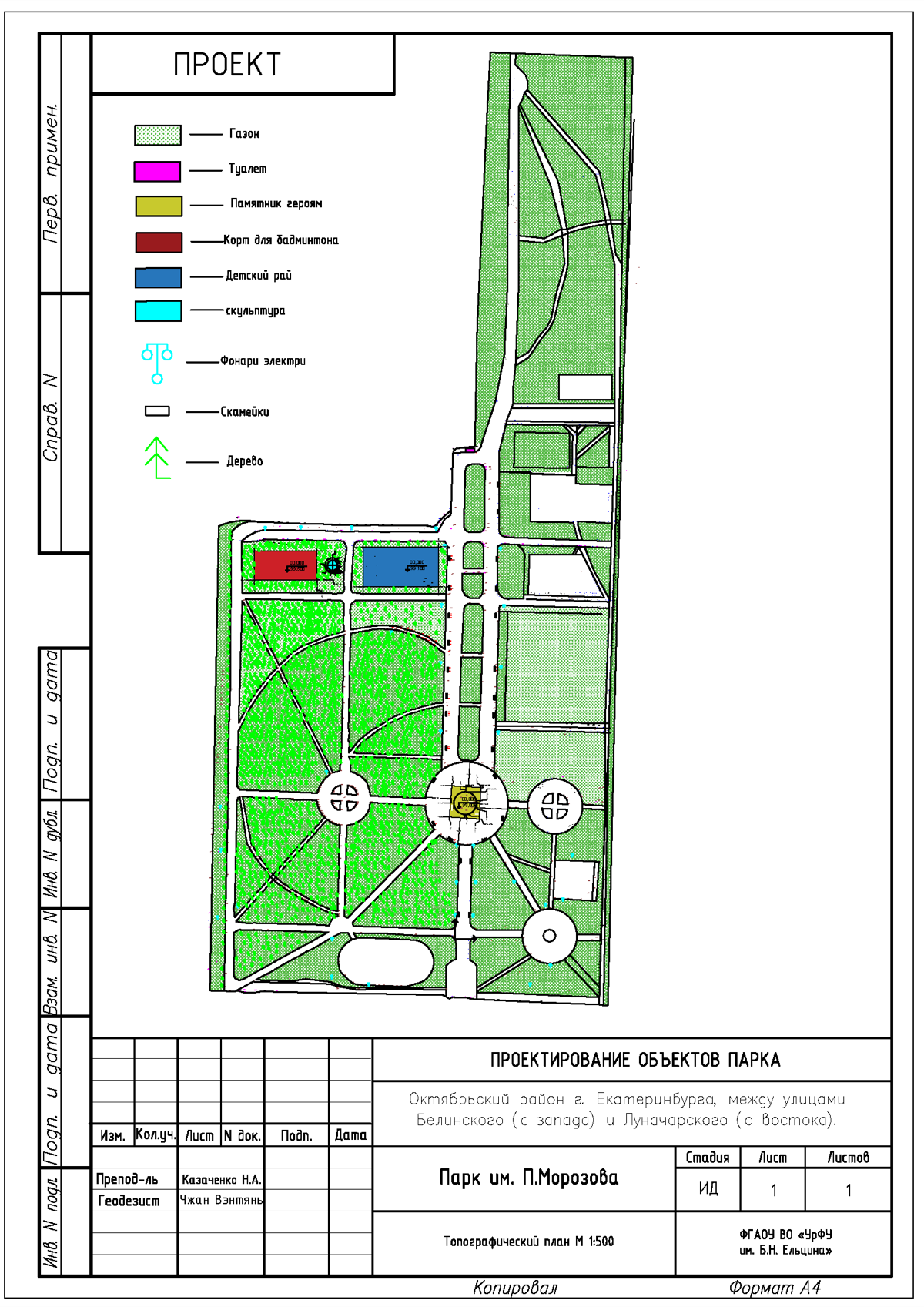

用点、线、多段线和注记恢复地物边界，通过图层颜色、线型和符号区分不同设施，输出 1:500 数字化底图。
几何与高程检查
对距离、连续性、对象边界与局部轮廓进行检查，用点高程和局部 3D 视图辅助理解地形变化。
规范依据
项目材料引用 1:5000 / 1:2000 / 1:1000 / 1:500 地形测量规程、SP 475.1325800.2020、GOST 21.508-2020 与 SP126.13330.2012，分别约束测绘、公园规划、图纸表达和建筑测量工作。
05 / OUTPUT
从现状底图进入公园更新表达
可复用空间底图
交付数字化地形图、对象分层与高程注记，为后续位置论证、设施布置和图纸维护提供基准。

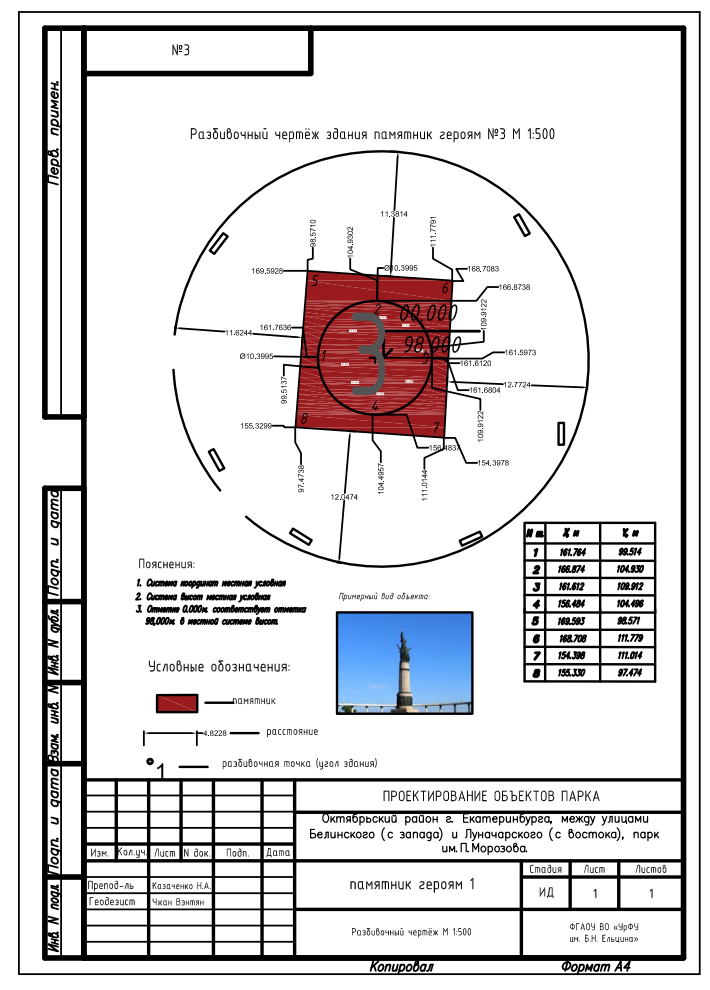

功能分区与设施
基于现状分析表达羽毛球运动场、儿童活动区、纪念塔/雕塑等更新对象，并配套项目说明和局部图纸。
项目价值
这项实践贯通了外业测绘、空间数据整理和 CAD 表达。其中设计概念是学习项目成果，不表示公园设施已按该方案建成。
